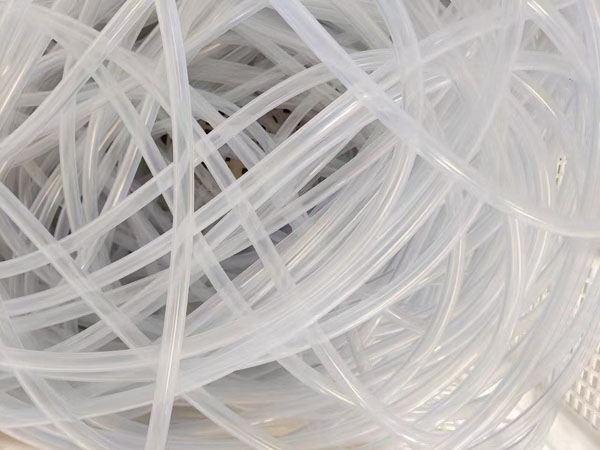

飲水機硅膠軟管的制作原理主要圍繞硅橡膠材料的特性與加工工藝展開，其核心在于通過科學配方與先進工藝將硅橡膠轉化為滿足飲水機使用需求的軟管，具體可分為材料選擇、配方設計、加工工藝三個關鍵環節：

一、材料選擇：硅橡膠的天然優勢奠定基礎

硅橡膠是制作飲水機硅膠軟管的核心材料，其分子結構中的硅氧鍵（Si-O）賦予了軟管獨特的性能：

耐溫性：硅橡膠可在-60℃至200℃的寬溫范圍內保持彈性，確保飲水機在高溫消毒或低溫環境下軟管不變形、不破裂。

化學穩定性：對酸、堿、鹽等化學物質具有優異耐受性，避免飲水機內部水垢或消毒劑對軟管的腐蝕。

生理惰性：硅橡膠分子結構穩定，不會與水中的礦物質或消毒劑發生化學反應，杜絕有害物質析出風險。

二、配方設計：功能性與安全性的雙重保障

為滿足飲水機對軟管的特殊需求，需在硅橡膠中添加特定助劑：

硫化劑：使硅橡膠分子鏈交聯形成三維網狀結構，提升軟管強度、彈性和耐熱性。例如，采用鉑金硫化體系可實現無味、無析出的硫化效果，符合要求。

增塑劑：調節軟管硬度，使其柔軟易彎曲，便于安裝和清潔。例如，添加硅油可降低軟管硬度至邵氏A30-50度，提升用戶體驗。

抗老化劑：制紫外線、臭氧等環境因素對軟管的氧化作用，延長使用壽命。例如，添加受阻胺類光穩定劑可使軟管在戶外使用5年以上不老化。

認證：配方需通過FDA 21 CFR 177.2600、NSF等國際認證，確保材料無毒無味，符合飲水機與飲用水直接接觸的安全標準。

三、加工工藝：控制實現高性能軟管

飲水機硅膠軟管的制作需經過多道工藝：

混煉：將硅橡膠生膠、硫化劑、增塑劑等按配方比例投入密煉機，在150-180℃下混合均勻，形成可塑性膠料。此過程需嚴格控制溫度和時間，避免膠料焦燒或硫化不足。

擠出成型：將混煉好的膠料通過擠出機，在160-200℃的螺桿溫度和5-10MPa的壓力下，通過特定模具擠出成管狀。模具設計需考慮軟管內徑、壁厚和表面光潔度，例如飲水機軟管內徑通常為4-8mm，壁厚0.8-1.5mm。

硫化處理：擠出后的軟管需在高溫烘道中進行硫化，使硅橡膠分子充分交聯。例如，采用連續硫化工藝時，軟管需在200-250℃下硫化10-15分鐘，確保硫化完全且無氣泡。

后處理：硫化后的軟管需經過清洗、干燥和檢驗。清洗可去除表面殘留助劑，干燥防止霉變，檢驗則包括尺寸測量、氣密性測試和拉伸強度測試，確保軟管符合飲水機使用標準。
